Управляющая клавиатура-расширитель «Офицер-К»

Управляющая клавиатура-расширитель «Офицер-К»

Управляет охранно-пожарной сигнализацией ППКОП «Офицер» исп.02, исп.ОЗ Light с возможностью частичного программирования приборов. Расширяет приборы «Офицер» на 4 зоны. Отображает состояния шлейфов оборудования и статус объекта; Программирует ключи ТМ

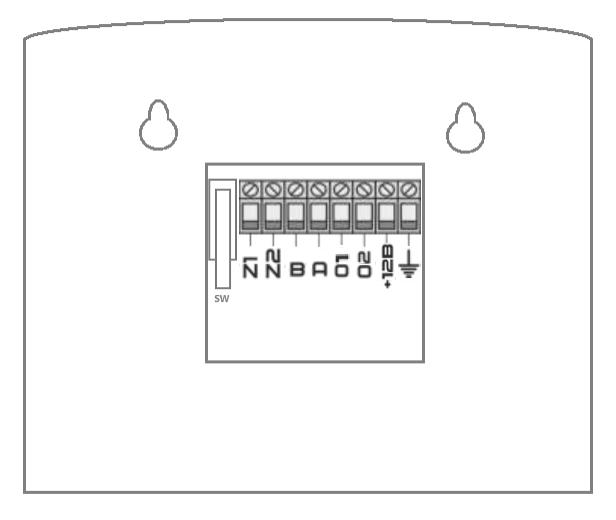

СХЕМА ПОДКЛЮЧЕНИЯ Управляющай клавиатуры "Офицер-К"

Контакты разъема подключения:

  - контакт земля

+12В- контакт питание

Z1,Z2- контакты охранно-пожарных шлейфов

O1,O2- контакты программируемых выходов

A,B- контакт шины RS485



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- Алфавитно-цифровой дисплей разрешение 20х2

- Клавиатура 16 клавиш

- 3 дополнительных клавиши

- Питание 12 В

- Тампер открытия крышки

- Обмен данными RS485 протокол Modbus

- 4 охранно-пожарных шлейфов

- 2 программируемых выходов типа «открытый сток» 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)



НАЗНАЧЕНИЕ:

- Управляет охранно-пожарной сигнализацией ППКОП Офицер исп.02, исп.03 Light с возможностью частичного программирования приборов.

- Расширяет ППКОП Офицер исп.02, исп.03 Light на 4 зоны.

- Отображает состояния шлейфов оборудования Офицер.

- Отображает статуса объекта;

- Программирует ключи ТМ
