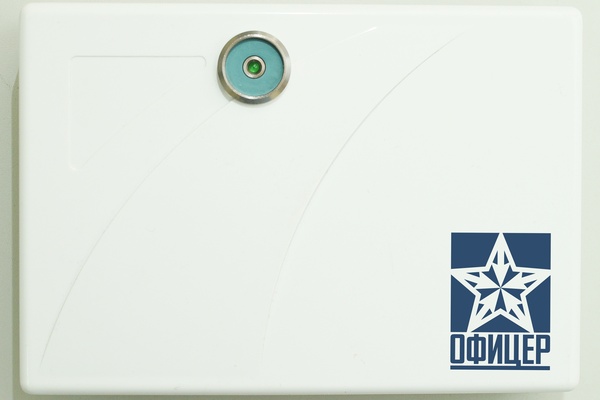

Самый компактный и бюджетный ППКОП из линейки продукции "Офицер". В комплекте: пластиковый корпус, зарядное устройство, считыватель TouchMemory встроенный в корпус (возможно подключение удаленных считывателей), встроенная GSM антенна (возможно подключение внешней). Внимание! Li аккумуляторы 3шт в комплект не входят.
Прибор приемно-контрольный охранно-пожарный «Офицер-мини» исп.04. Два GSM канала передачи данных, с возможностью подключения WiFi-модуля, с поддержкой нескольких IP адресов; работа с 2 операторами сотовой связи 800/1900 МГц; 8 охранно-пожарных шлейфов, 1 пожарный шлейф, отдельный шлейф на тампер; 8 разделов; 2 программируемых выхода; 1 вход RS-485;
При установке модуля расширения "Офицер-РПП2-"Астра" - расширяется до 32-х радиоканальных датчиков "Астра".

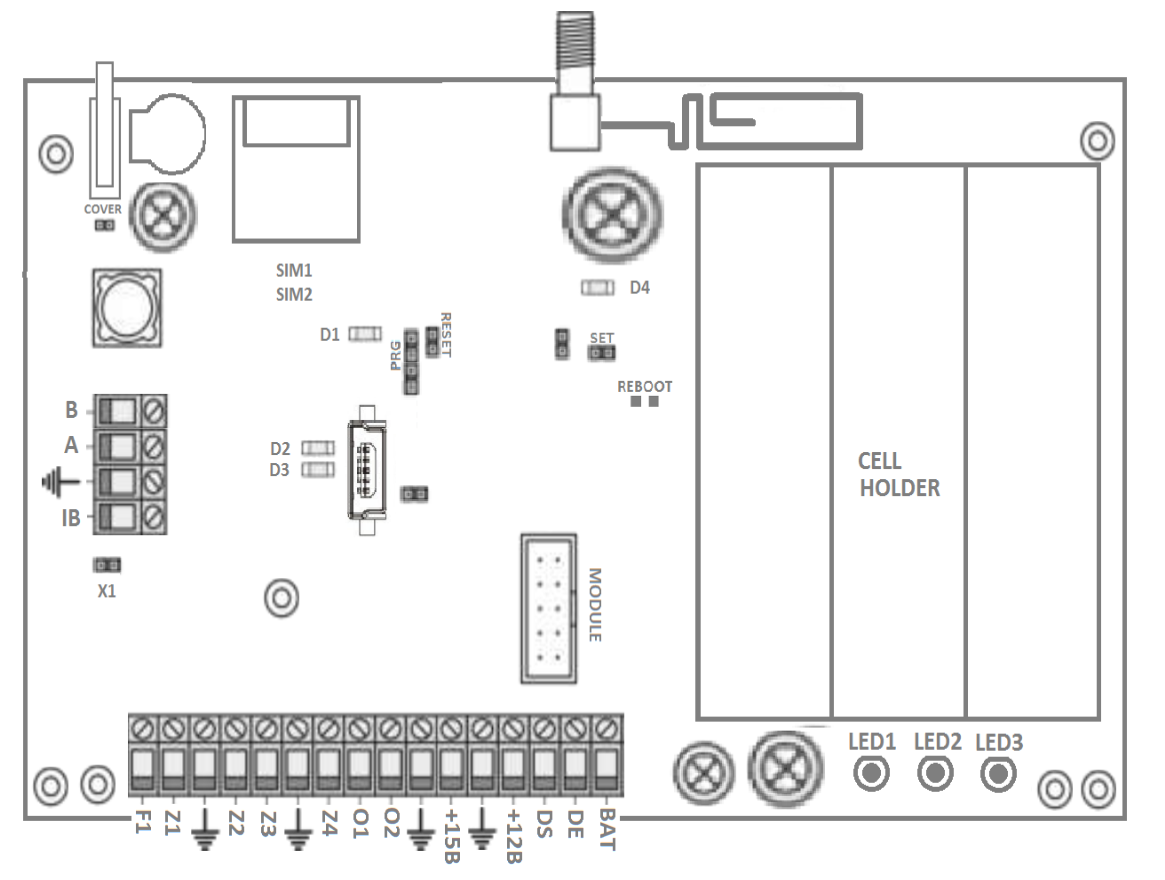

Схема подключения Офицер-Мини исп.04
- Общий
+15В – Вход питания 15В(максимальный ток 2А)
+12В – Выход пистания 12В(максимальный ток 1 А)
Z(n) – Охранный шлейф, питание +5В
IB – Считыватель Touch Memory +
DS – Выход (+) диода индикации состояния охраны
DE – Выход (+) диода индикации ошибки
O1-O2 – Управляемые выходы питания +12В
A,B – Контакты подключения шины RS485
COVER – Разъем подключения датчика открытия крышки
X1 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-1
SET – Перемычка включения режима программирования и тестирования
SIM1,SIM2 – Держатель SIM карт
F1 – Пожарный шлейф, питание 20В, оконечный резистор 7,5 кОм
RESET – Контакты сброса к заводским настройкам
D1 – Индикатор активной SIM карты (когда горит активна SIM1)
D2- Индикатор подключения к серверу
D3 – Индикатор чтения состояния шлейфов
D4 – Индикатор работы сети GSM
MODULE – Разъем подключения WIFI модуля
BAT – Вход внешней аккумуляторной батареи
CELL HOLDER – Держатль батарей (LI-ION батарея 3.7В, размер 18650 3 шт )
LED1-3 – Светодиоды индикации
Охранные шлейфы 1-4 подключаются на контакты Z1-Z4 с оконечным резистором 2,2 кОм
Охранные шлейфы 5-8 подключаются на контакты Z1-Z4 с оконечным резистором 3,9 кОм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- GSM модуль на 2 канала.
- Встроенная батарея 12 В на LI ионных элемнтах.
- Возможность бодключения внешней свинцовой батареи на 12В
- Наличие предохранителя в цепи резервного питания (защита от неверного подключения АКБ)
- Напряжение внешнего питания +15В.
- Контроль внешнего питания
- Контроль и зарядка аккумуляторной батареи
- 8 охранно-пожарных шлейфов
- 1 пожарный шлейф
- Напряжение в шлейфах: охранные – 5В, пожарный - 24В
- 8 независимых разделов (областей) охраны
- 2 программируемых выхода типа "открытый сток" 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)
- Постановка-снятие ключи «TouchMemory» (до 128 ключей)
- Наличие RS – 485 интерфейса 1шт
- Наличие световой индикации на плате
- Встроенная GSM антенна, разьем для подключения внешней
- Встроенный считыватель ТМ
- Пластиковый корпус 162х112х36
- Подключение внешнего WI-FI модуля
- Подключение до 32 беспроводных охранно-пожарных датчиков "Астра"

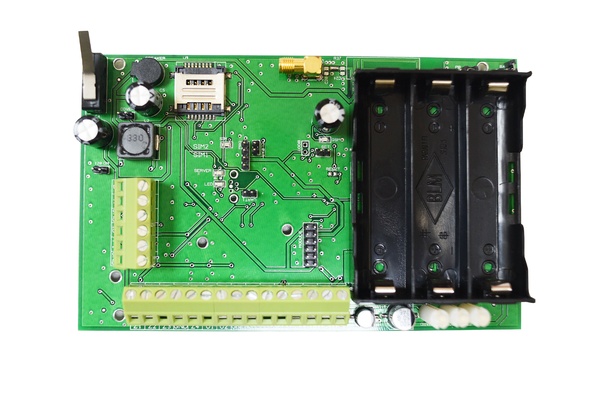

Плата Офицер-Мини исп.04 без АКБ верх
Плата Офицер-Мини исп.04 без АКБ низ
