Комплект (ППКОП "Офицер" исп.02 +корпус, трансформатор, GSM антенна) предназначен для мониторинга охранной и тревожной сигнализации, пожарной сигнализации и автоматики.

Характеристики:

  • Двухсторонняя связь
  • Основной канал Ethernet с поддержкой нескольких IP адресов
  • 2 канала GSM 900-1800 Мгц с поддержкой двух IP адресов на одну SIM-карту
  • 16 охранно-пожарных шлейфов
  • Отдельный шлейф контроля тампера (вскрытия корпуса)
  • 2 пожарных шлейфа (24 В)
  • 7 программируемых выходов
  • 2 программируемых выхода на индикацию
  • RS 485 интерфейс 2 входа
  • Контроллер ключей TM
  • Встроенный модуль Системы контроля "Офицер"
  • Встроенный блок питания: 3А, контроль внешнего питания, контроль и зарядка АКБ
  • Защита от глубокого разряда АКБ
  • Возможность подключения Wi-Fi модуля для передачи данных через Ethernet
  • Металлический корпус
  • Трансформатор внешнего питания ~17 В
  • GSM антенна
  • Возможность подключения модуля “Офицер Wi-Fi” для передачи данных на пульт, модулей расширения охранных “Офицер-МРО”, управляющей клавитуры "Офицер-К" и с беспроводной системой охраны "Ладога-РК" (до 32 беспроводнях охранно-пожарных датчиков)

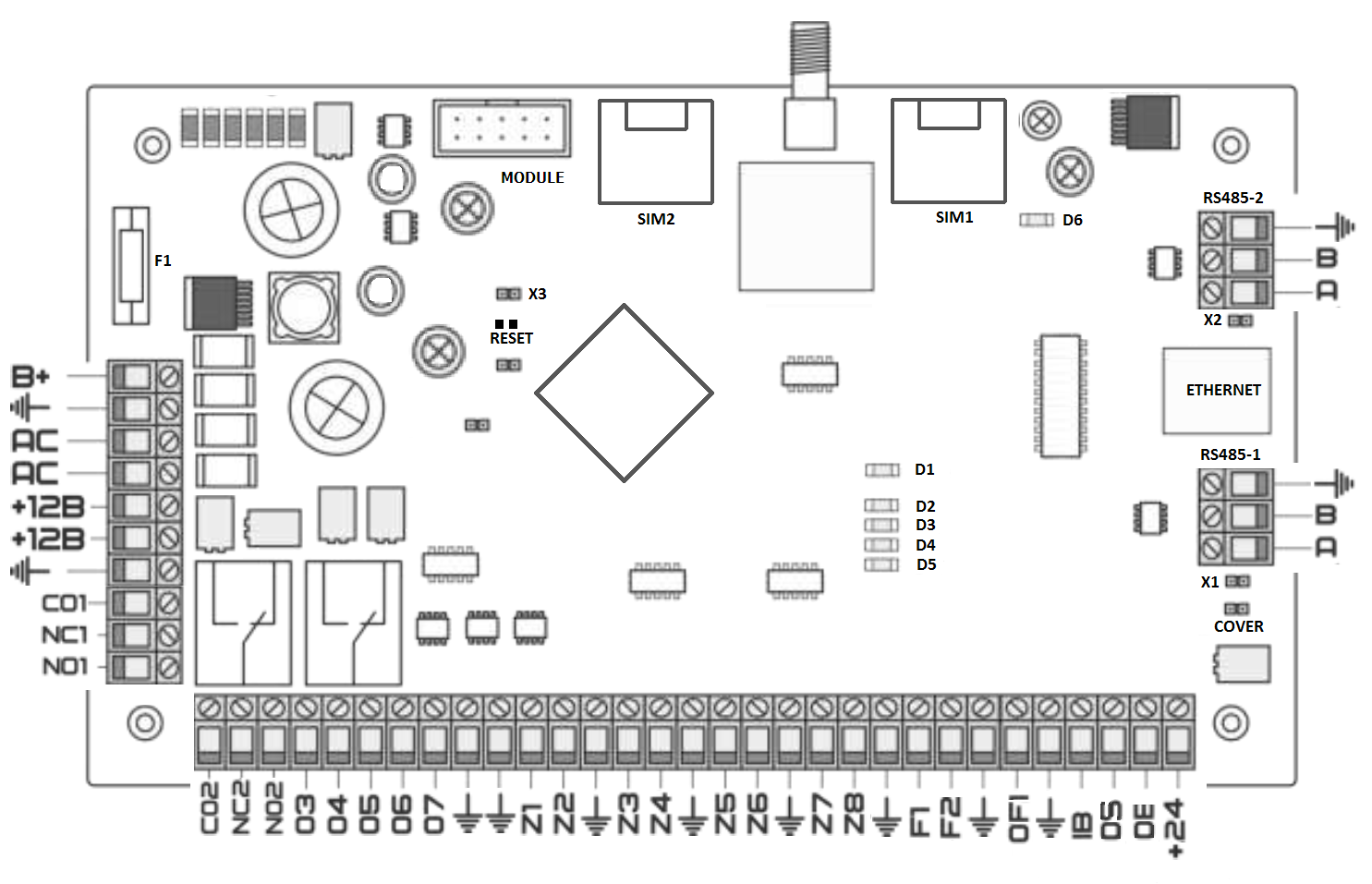

СХЕМА ПОДКЛЮЧЕНИЯ ППКОП «Офицер исп.02»

 - Общий

+12В – Выход питания 12В(максимальный ток 1А)

+24В – Выход пистания 24В(максимальный ток 0,3 А)

Z(n) – Охранный шлейф, питание +5В

F(n) – Пожарный шлейф(оконечный резистор 7,5КОм), питание +24В

IB – Считыватель Touch Memory +

OFI – Дискретный вход шлейфа датчиков системы контроля «Офицер»

DS – Выход (+) диода индикации состояния охраны

DE – Выход (+) диода индикации ошибки

O3-O7 – Управляемые выходы питания +12В

CO – Замыкающий контакт релейного выхода

NO – Нормально открытый контакт релейного выхода

NC – Нормально замкнутый контакт релейного выхода

A,B – Контакты подключения шины RS485

RS485-1 – Интерфейс программирования и управления ППКОП

RS485-2 – Интерфейс подключения переферии

ETHERNET – Разъем подключения Ethernet кабеля

COVER – Разъем подключения датчика открытия крышки

X1 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-1

X2 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-2

X3 – Перемычка снятия с охраны

SIM1,SIM2 – Держатели SIM карт

F1 – Предохранитель защиты подключения АКБ(ток 3А)

RESET – Контакты сброса к заводским настройкам

D1 – Индикатор активной SIM карты (когда горит активна SIM1)

D2 – Индикатор сработки датчиков системы контроля «Офицер», и считывателя Touch Memory

D3- Индикатор подключения к серверу

D4 – Индикатор чтения состояния шлейфов

D5 – Индикатор попытки постановки(снятия) на охрану

D6 – Индикатор работы сети GSM

MODULEРазъем подключения WI-FI модуля



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • GSM модуль на 2 канала.
  • Встроенный Ethernet интерфейс 10Мбит
  • Встроенный блок питания - 1А, наличие сменного предохранителя в цепи резервного
  • питания (защита от неверного подключения АКБ)
  • Напряжение внешнего питания ~17В.
  • Контроль внешнего питания
  • Контроль и зарядка аккумуляторной батареи
  • 16 охранно-пожарных шлейфов
  • 2 пожарных шлейфа
  • Напряжение в шлейфах: охранные – 5В, пожарные – 24В.
  • 8 независимых разделов (областей) охраны
  • 5 программируемых выходов типа "открытый сток" 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)
  • 2 релейных выхода (максимальный ток коммутации 10А/~250В)
  • Постановка-снятие ключи «TouchMemory» (до 128 ключей)
  • Наличие двух встроенных интерфейсов RS – 485
  • Наличие световой индикации на плате
  • Подключение до 2х модулей расширения охранных «Офицер-МРО» (увеличение до 48 охранных зон, 13 выходов типа открытый сток)
  • Подключение внешнего WI-FI модуля
  • Подключение модуля фотофиксации при тревожных событиях "Офицер-Фото"
  • Подключение до 8шт управляющих клавиатур "Офицер-К"
  • Подключение до 32х беспроводных охранно-пожарных датчиков "Ладога-РК"
