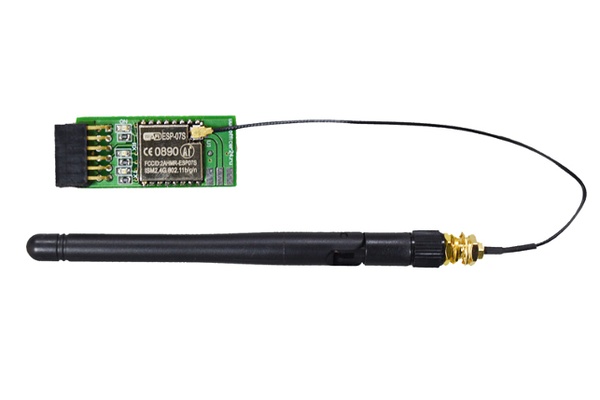

Модуль расширения «Офицер-Wi-Fi»

Модуль расширения «Офицер-Wi-Fi»

Предназначен для приемо-передачи извещений по каналу Ethernet, через сети Wi-Fi на пульт централизованного наблюдения. Работает с ППКОП «Офицер» исп.02 и исп.0З

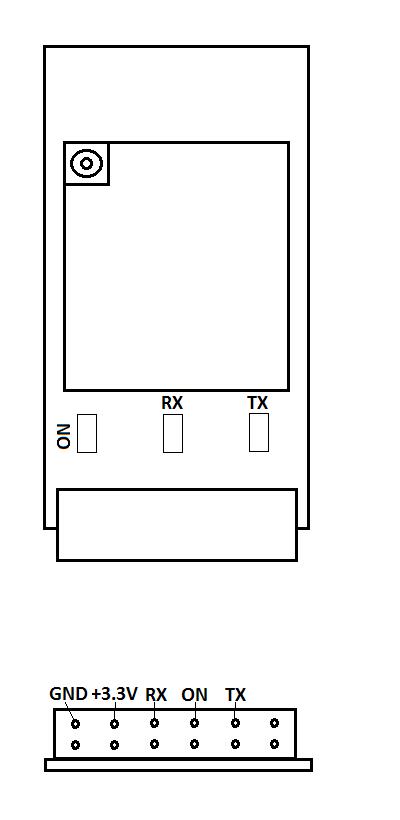

СХЕМА ПОДКЛЮЧЕНИЯ модуля «Офицер-WiFi"

Контакты разъема подключения модуля к основной плате и антенны

GND- контакт земля

+3.3V- контакт питание

RX- контакт шины приема данных

ON- контакт шины включения модуля

TX- контакт шины передачи данных

  • разъем подключения антенны

Индикация модуля

ONсветодиод индикации включения модуля

RX- светодиод индикации получения данных

TX- светодиод индикации передачи данных



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- Напряжение внешнего питания +3.3В.

Поддержка IEEE 802.11b/g/n

- Потребляемый ток < 200 мА

- Необходимо подключение внешней антенны.
