Предназначен для подключения к ППКОП "Офицер" оборудования работающего по интерфейсу Wiegand, предназначеного для передачи результата идентификации со считывателя СКУД на контроллер. В частном случае по интерфейсу может передаваться номер считанной бесконтактной карты, номер радио-брелока, набранный PIN код, номер шаблона отпечатка пальца

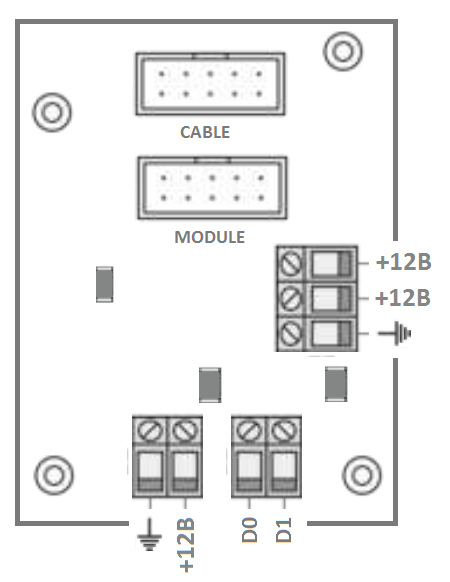

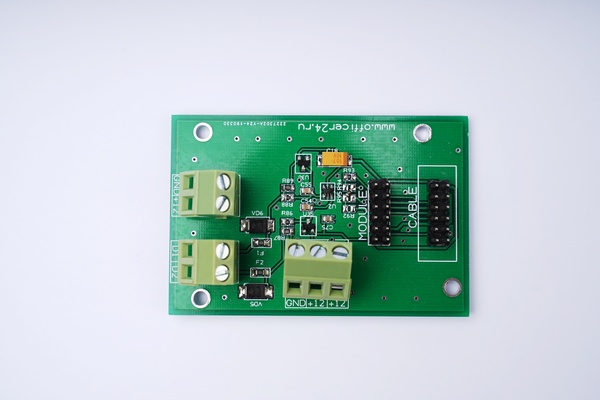

Схема подключения модуля "Офицер-Wiegand"
Разъемы:
CABLE – разъем подключения шлейфа соединения с основной платой
MODULE – разъем подключения дополнительного модуля(например модуль WIFI ), дублирует разъем MODULE основной платы
Контакты разъема подключения модуля:
+12В - вход(выход) подключения питания, используется для расширения количества выходов питания
- земля
D0,D1- подключение шины WIEGAND
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение внешнего питания + 5 В, подается по шлейфу
-
Поддержка протокола WIEGAND, размер пакета до 64 бит
-
1 разъем WIEGAND
