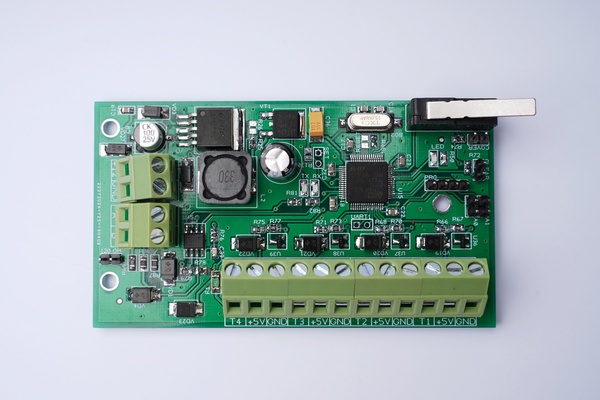

Модуль расширения на 4 датчика температуры «Офицер-4Т» предназначен для подключения к ППКОП "Офицер" четырех датчиков температуры DS18B20 через интерфейс RS-485. Всего на один ППКОП "Офицер" можно подключить 16 шт. термодатчиков, используя четыре Модуля расширения "Офицер-4Т.

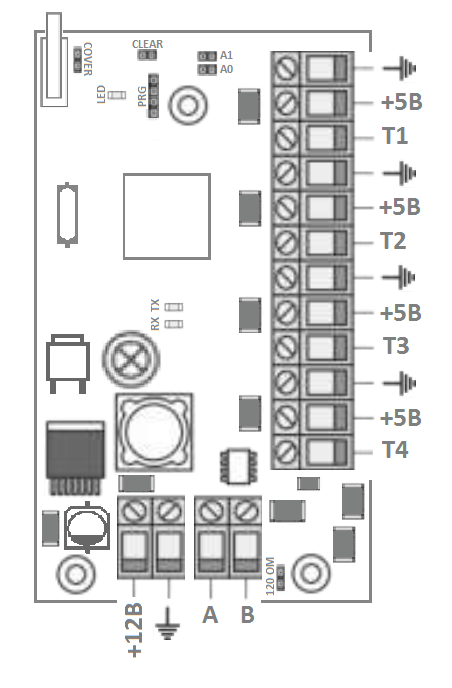

Схема подключения Модуля расширения Офицер-4Т
Индикация модуля:
RX- светодиод индикации получения данных
TX- светодиод индикации передачи данных
LED- светодиод индикации работы модуля
Перемычки:
PRG - разъем подключения программатора
COVER - перемычка датчика открытия крышки
CLEAR - перемычка сброса настроек
A0,A1 - перемычки установки адреса на шине modbus
120OM - перемычка подключения оконечного резистора к шине modbus
Контакты разъема подключения модуля:
+12В - вход подключения питания
- земля
A,B - подключение шины RS485
+5В - выход питания датчиков температуры, максимальный ток 0.02А
T1,T2,T3,T4 - подключение шины данных цифрового датчика
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Напряжение внешнего питания +8В - +16В
-
Поддержка протокола modbus RTU
-
Шина RS485
-
Подключение 4 цифровых датчика температуры DS18B20
-
Потребляемая мощность не более 0.45 Вт
