Входит в состав блочно-модульного ППКОП "ОФИЦЕР". Управляет охранно-пожарной сигнализацией ППКОП «Офицер» исп.20 с возможностью частичного программирования приборов. Расширяет приборы «Офицер» на 4 зоны. Отображает состояния шлейфов оборудования и статус объекта; Программирует ключи ТМ
Сертификат ТР ТС ЕАЭС RU С-RU.ПБ68.В.01053/22 от 25.04.2022 ТР ЕАЭС 043/2017 О требованиях к средствам обеспечения пожарной безопасности и пожаротушения

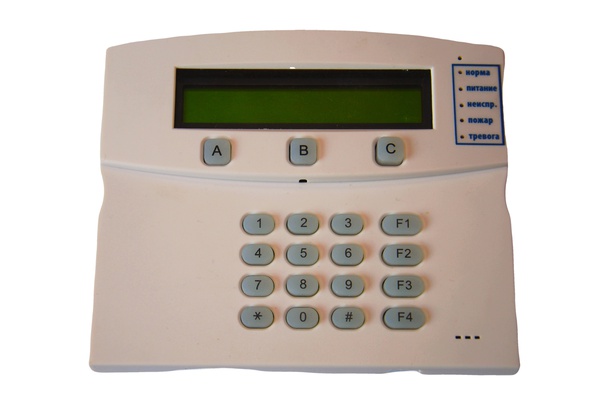

СХЕМА ПОДКЛЮЧЕНИЯ Управляющей клавиатуры "Офицер-К" исп.20
Контакты разъема подключения:
- контакт земля
+12В- контакт питание
Z1,Z2- контакты охранно-пожарных шлейфов
O1,O2- контакты программируемых выходов
A,B- контакт шины RS485
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Алфавитно-цифровой дисплей разрешение 20х2
- Клавиатура 16 клавиш
- 3 дополнительных клавиши
- Питание 12 В
- Тампер открытия крышки
- Обмен данными RS485 протокол Modbus
- 4 охранно-пожарных шлейфов
- 2 программируемых выходов типа «открытый сток» 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)
НАЗНАЧЕНИЕ:
- Управляет охранно-пожарной сигнализацией Модулея Приемо-контрольного Охранно-Пожарного "Офицер" исп.20, исп. с возможностью частичного программирования приборов.
Входит в состав ППКОП БМ "Офицер" . Сертификат ТР ТС ЕАЭС RU С-RU.ПБ68.В.01053/22 от 25.04.2022 ТР ЕАЭС 043/2017 О требованиях к средствам обеспечения пожарной безопасности и пожаротушения.
- Расширяет ППКОП БМ Офицер на 4 зоны.
- Отображает состояния шлейфов оборудования Офицер.
- Отображает статуса объекта;
- Программирует ключи ТМ
