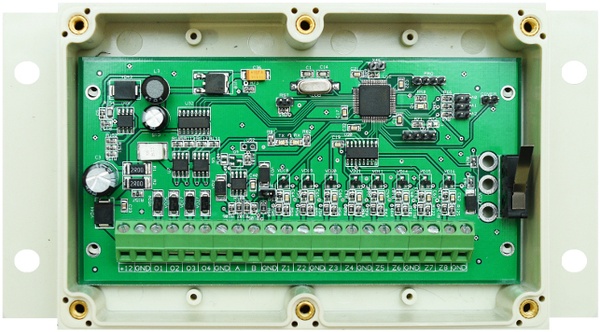

Офицер МРО - это модуль расширения охранный на 16 охранно-пожарных шлейфов для подключения под охрану больших объектов (стандартно в Офицер исп.02 16 шлейфов, каждый Офицер-МРО добавляет еще по 16). МРО работает только совместно с Офицер исп.02 до 6 модулей на 1 прибор.
Предназначен для расширения ППКОП «Офицер» исп.02 на 16 охранно-пожарных шлейфа, отдельный шлейф на тампер. 4 программируемых выхода; Интерфейс управления RS-485. Пластиковый корпус входит в комплект.

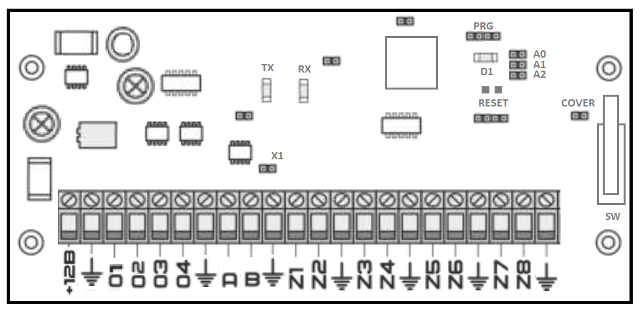

СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ
- - Общий
- +12В – Вход питания 12В(максимальный ток 1А)
- O3-O7 – Управляемые выходы питания +12В
- A,B – Контакты подключения шины RS485
- Z(n) – Охранный шлейф, питание +5В
- SW – Датчик открытия крышки
- COVER — Контакты для подключения внешнего датчика открытия крышки
- X1 – Перемычка для подключения оконечного резистора 120Ом к шине RS485
- RESET – сброс заводский настроек регистров управления
- TX – индикатор передачи данных по шине RS485
- RX – индикатор приема данных по шине RS485
- D1 – индикатор опроса охранных шлейфов
- PRG – разъем для подключения программатора
- A0,A1,A2 – перемычки установки адреса устройства на шине Modbus
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Напряжение внешнего питания – 12В
- 16 охранно-пожарных шлейфов
- Напряжение в шлейфах: охранные – 5В
- 4 программируемых выходов типа «открытый сток» 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)
- Интерфейс управления RS – 485 (1 шт.)
- Наличие световой индикации на плате
- Наличие датчика открытия крышки
