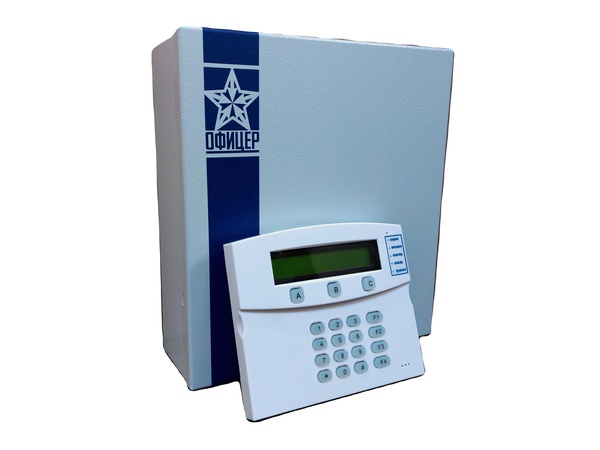

ППКОП БМ "ОФИЦЕР"

Контакты разъема подключения:

  - контакт земля

+12В- контакт питание

Z1,Z2- контакты охранно-пожарных шлейфов

O1,O2- контакты программируемых выходов

A,B- контакт шины RS485

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- Алфавитно-цифровой дисплей разрешение 20х2

- Клавиатура 16 клавиш

- 3 дополнительных клавиши

- Питание 12 В

- Тампер открытия крышки

- Обмен данными RS485 протокол Modbus

- 4 охранно-пожарных шлейфов

- 2 программируемых выходов типа «открытый сток» 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель)

НАЗНАЧЕНИЕ:

- Управляет охранно-пожарной сигнализацией Модулея Приемо-контрольного Охранно-Пожарного "Офицер" исп.20, исп. с возможностью частичного программирования приборов.

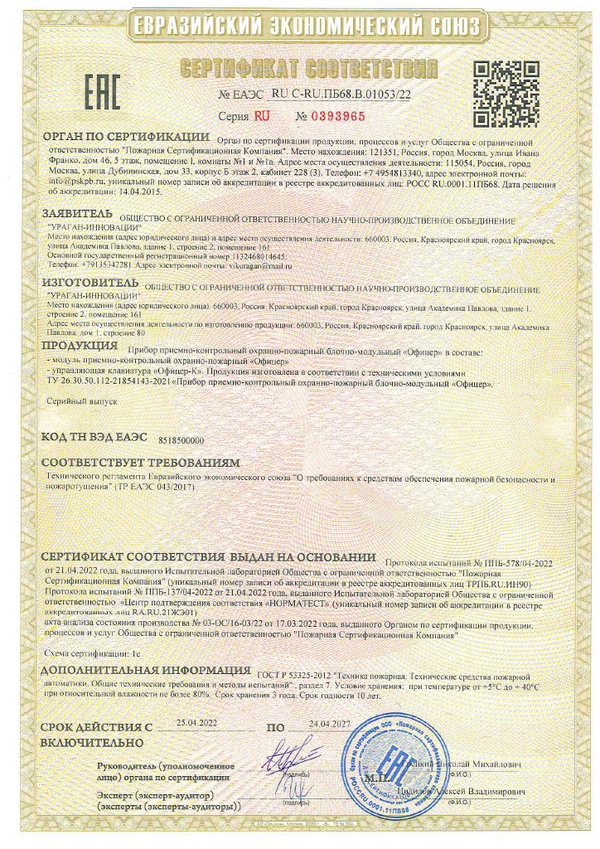

Входит в состав ППКОП БМ "Офицер" . Сертификат ТР ТС ЕАЭС RU С-RU.ПБ68.В.01053/22 от 25.04.2022 ТР ЕАЭС 043/2017 О требованиях к средствам обеспечения пожарной безопасности и пожаротушения.

- Расширяет ППКОП БМ Офицер  на 4 зоны.

- Отображает состояния шлейфов оборудования Офицер.

- Отображает статуса объекта;

- Программирует ключи ТМ

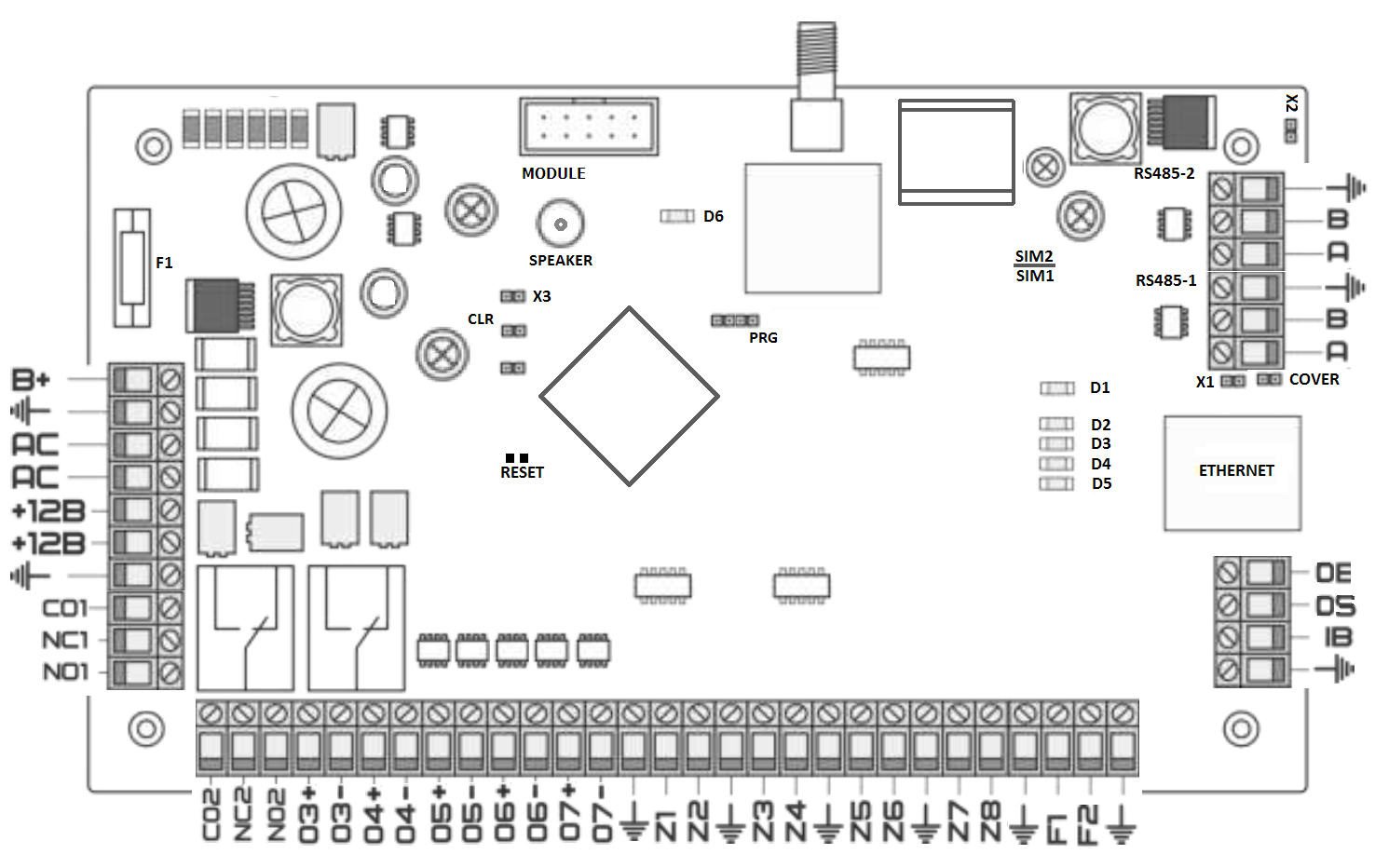

- Общий

+12В – Выход питания 12В(максимальный ток 1А)

Z(n) – Охранный шлейф, питание +5В

F(n) – Пожарный шлейф(оконечный резистор 7,5КОм), питание +24В

IB – Считыватель Touch Memory +

DS – Выход (+) диода индикации состояния охраны

DE – Выход (+) диода индикации ошибки

+O3- +O7, – Управляемые выходы питания +12В (положительный выход)

-O3- -O7, – Управляемые выходы питания +12В (отрицательный выход)

CO – Замыкающий контакт релейного выхода

NO – Нормально открытый контакт релейного выхода

NC – Нормально замкнутый контакт релейного выхода

A,B – Контакты подключения шины RS485

RS485-1 – Интерфейс программирования и управления ППКОП

RS485-2 – Интерфейс подключения переферии

ETHERNET – Разъем подключения Ethernet кабеля (внешний модуль)

COVER – Разъем подключения датчика открытия крышки

X1 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-1

X2 – Перемычка для подключения оконечного резистора 120Ом к шине RS485-2

SIM1,SIM2 – Двойной держатель SIM карт

F1 – Предохранитель защиты подключения АКБ(ток 3А)

CLR– Перемычка сброса к заводским настройкам

RESET – Контакты сброса устройства

D1 – Индикатор активной SIM карты (когда горит активна SIM1)

D2 – Индикатор сработки датчиков системы контроля «Офицер»

D3- Индикатор подключения к серверу

D6 – Индикатор работы сети GSM

MODULE – Разъем подключения внешних модулей

AC – Подключение внешнего питания 24В

SPEAKER – Встроенный звуковой извещатель

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• GSM модуль на 2 канала

• Ethernet интерфейс 100Мбит, внешний модуль

• Внешняя батарея, наличие сменного предохранителя в цепи резервного питания (защита от переполюсовки подключения АКБ)

• Напряжение внешнего питания – DC 24В, ток 2А

• Контроль внешнего питания

• Контроль и заряда аккумуляторной батареи

• 16 охранно-пожарных шлейфов

• 2 пожарных шлейфа

• Напряжение в шлейфах: охранные – 5В, пожарные – 24В.

• 8 независимых разделов (областей) охраны

• 5 программируемых выходов 12В, 1А со встроенной защитой (самовосстанавливающийся предохранитель плюс автоматического отключение в случае КЗ), с контролем линии на разрыв и КЗ

• 2 релейных выхода (максимальный ток коммутации 10А/~250В)

• Постановка-снятие ключи «TouchMemory» (до 128 ключей)

• Наличие RS – 485 интерфейса 2шт

• Наличие световой индикации на плате

• Подключение до 6 охранных модулей расширения (112 охранных зон, 29 выходов типа открытый сток)

• Подключение внешнего WI-FI модуля

• Подключение до 8 клавиатур управления “Офицер-К»

• Разъем для подключения внешних модулей

• Встроенный звуковой извещатель
