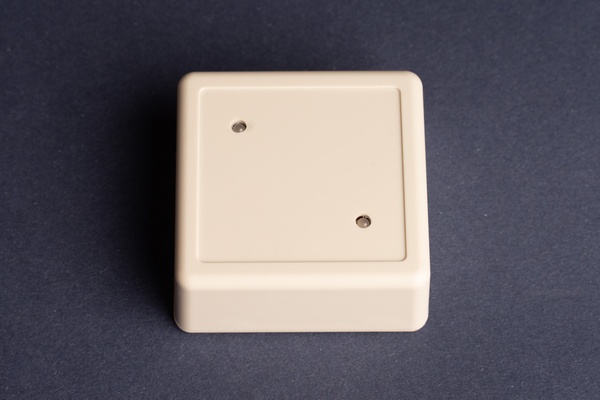

Внешний вид считвателя:
Верхний светодиод: Статус охраны/тревоги/готовности к охране
Нижний светодиод: Питание

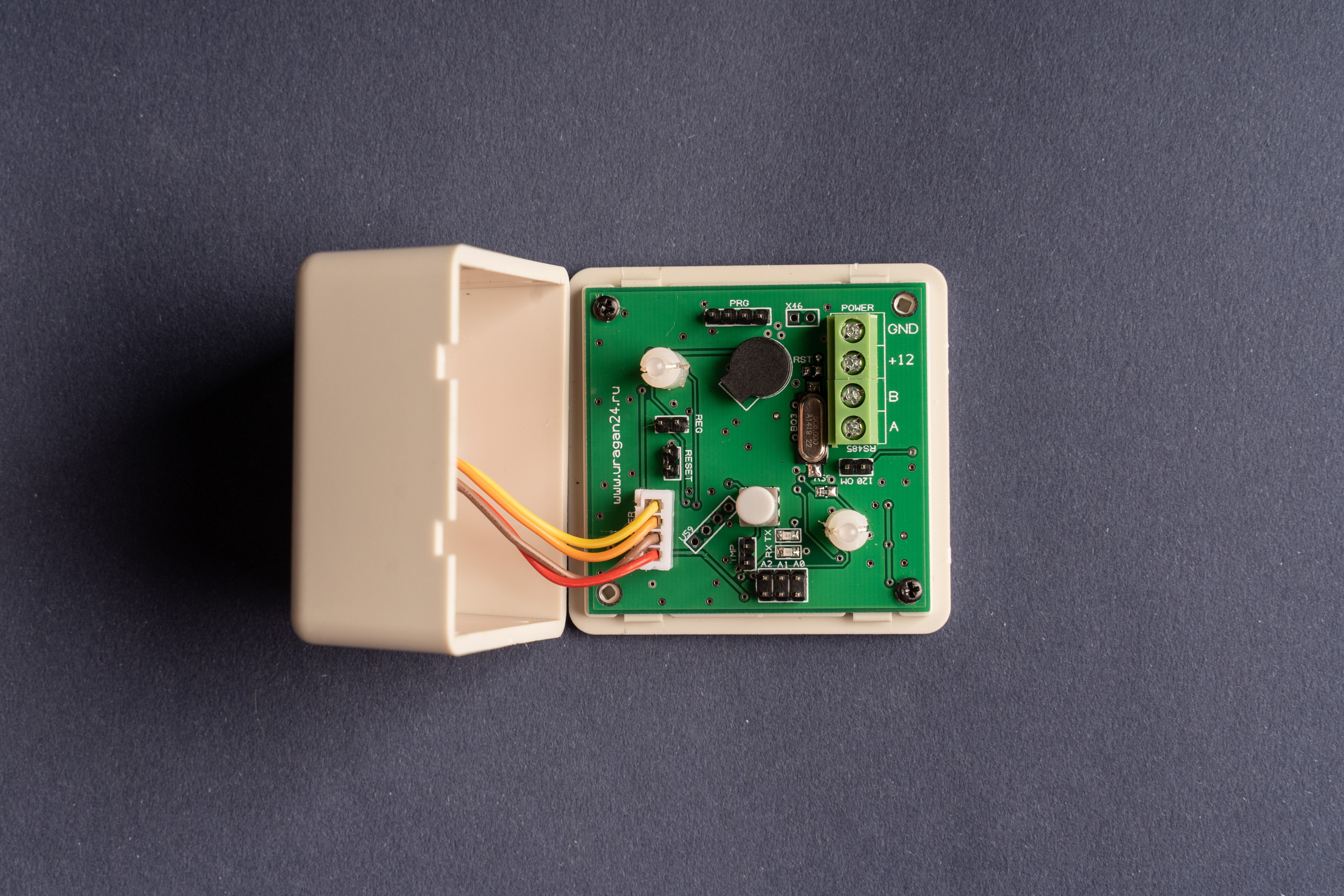

СХЕМА ПОДКЛЮЧЕНИЯ СЧИТЫВАТЕЛЯ:
- Общий
+12В – Вход питания 8-17В
LED1 – Индикатор охраны, тревоги, готовности к охране(двухцветный)
LED2 – Индикатор питания
RESET – Перемычка сброса к заводским настройкам
A,B – Контакты подключения шины RS485
PRG – разъем для прошивки
A0-A1 – перемычки установки адреса считывателя
RX – светодиод индикации приема данных
TX – светодиод индикации приема данных
RST – контакты сброса
120Ом — перемычка подключения оконечного резистора 120Ом к шине RS485
SPEAKER — звуковой излучатель

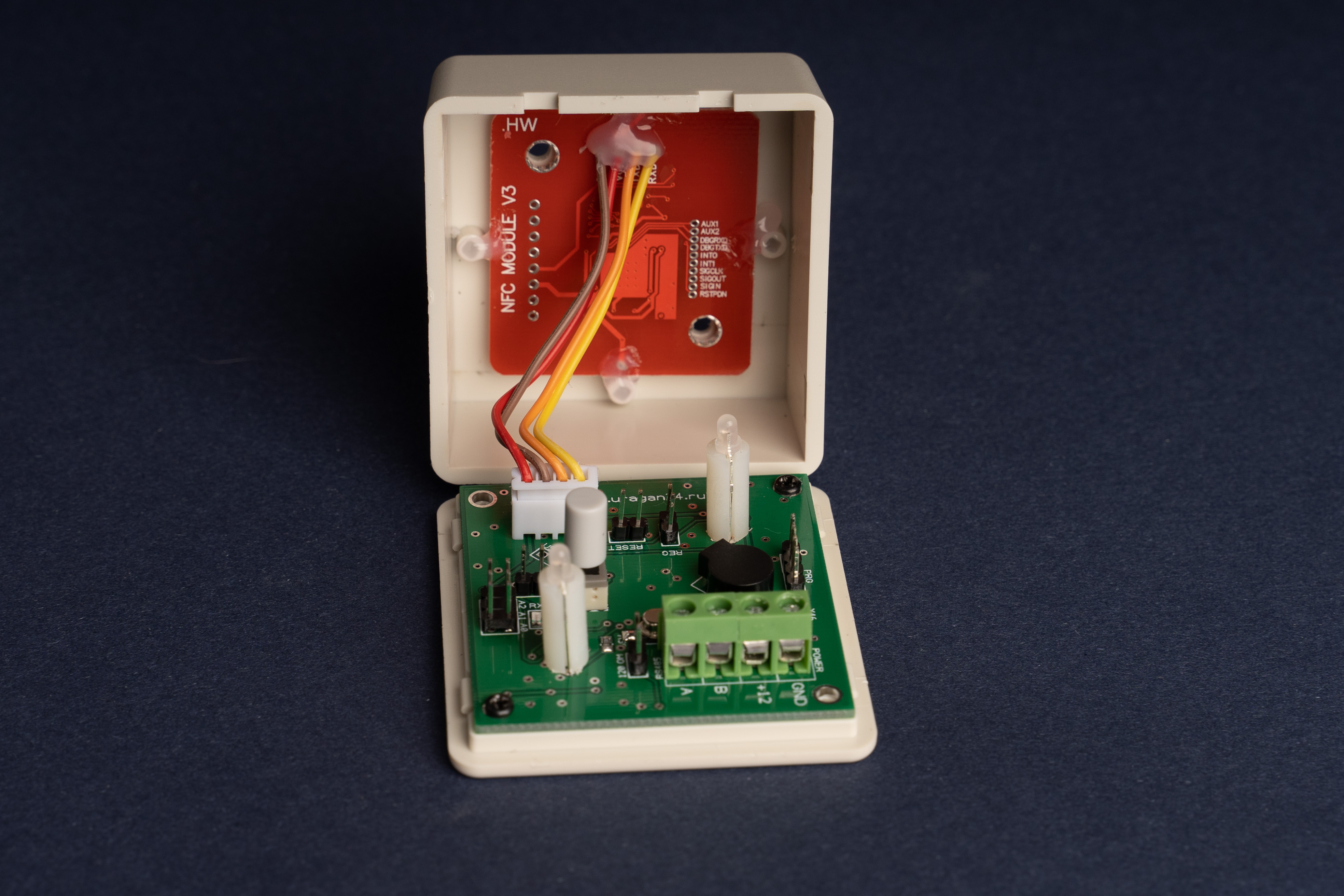

READER — разъем подключения модуля считывателя карт
TMP — тампер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Чтение карт ISO / IEC 14443-4 карт
-
Питание 8-17 В
-
Управление по RS-485
-
Программируемая скорость работы порта RS-485
-
Программируемый адрес шины RS-485
-
Протокол работы Modbus-RTU
-
Управление режимом работы светодиодом LED1
